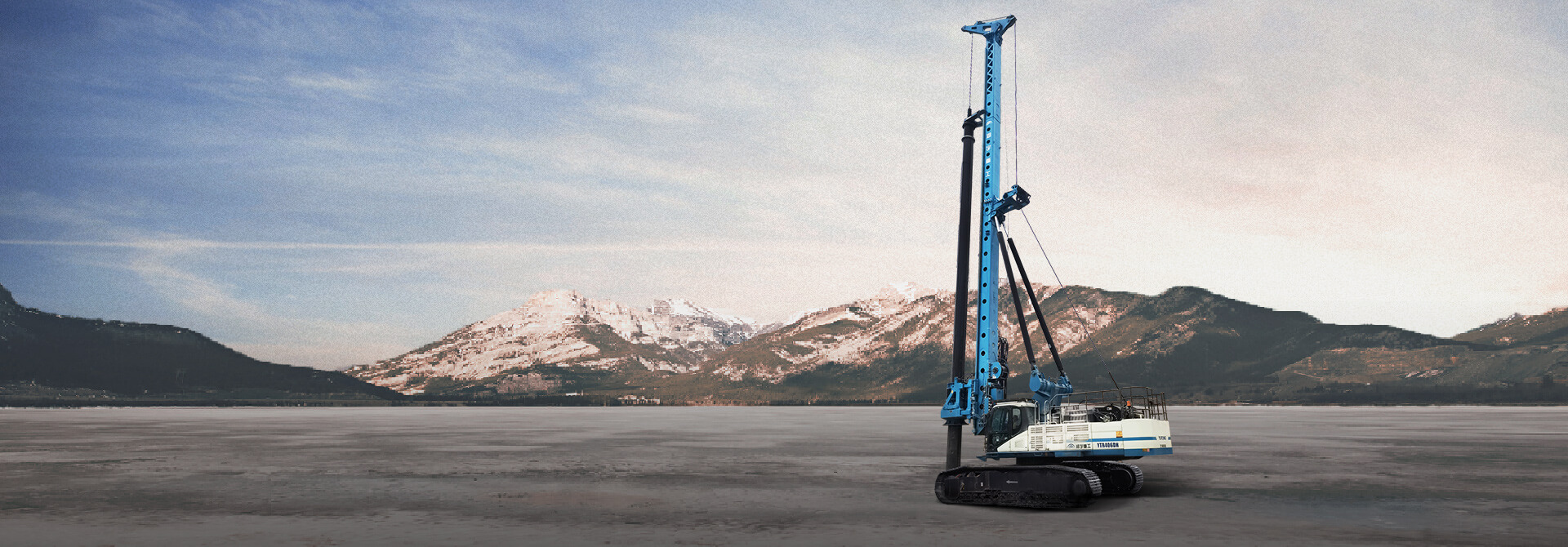

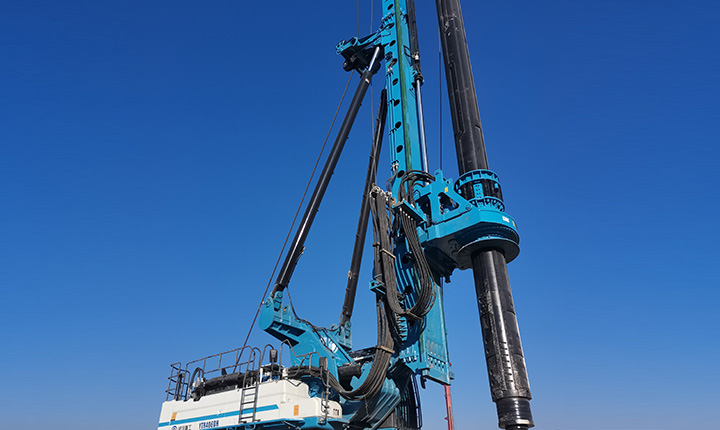

宇通旋挖钻机,可靠、高效、低耗、智能的化身,荣获21项国家专利! 是一款专为坚硬地层和深桩施工需求的钻机,整机稳定可靠,“勤” “俭” "高效”,广泛应用于高铁、桥梁、房建等灌注桩地基基础施工领域。

  • 最大钻孔直径(mm):2500
  • 最大钻孔深度(m):65/100
产品特点
可靠
YTR406DH旋挖钻机


  • YTR406DH旋挖钻机

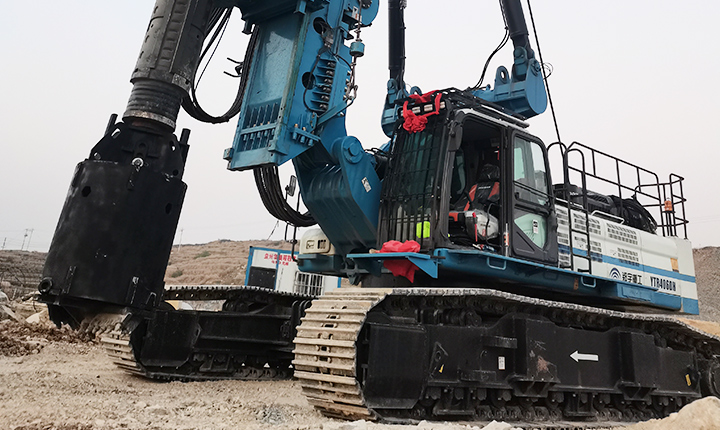

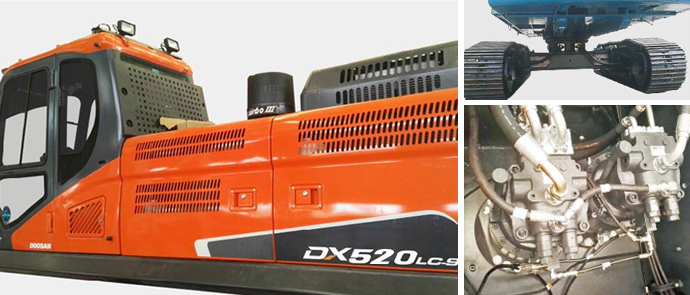

    底盘可靠

    进口专用底盘,斯堪尼亚电喷发动机,国家三阶段排放标准,动力强劲、节能环保。

    回转制动力矩大,更适合旋挖高负荷、频繁冲击工况。

    超大展宽、超低重心、超硬材料的行走机构配上特制的涨紧机构、合理的加工工艺,保证行走机构场地适应能力强、可靠、稳定。

  • YTR406DH旋挖钻机

    性能可靠

    每台钻机出厂前都要经过16小时的负载试验,按照试验大纲在厂内严格对各项技术参数进行检测监控。

  • YTR406DH旋挖钻机

    构件可靠

    采用先进的设计手段对整机关键结构件进行静态、动态及疲劳分析,从源头上保证构件的可靠性。

    加长加强型动力头卡槽,箱体关键承力部位加强,延长冲击、振动施工时构件寿命。

    大三角结构,增强了钻机工作时的抗扭能力,提高了施工稳定性和安全性。

    桅杆采用高强度钢材、箱体梁结构,通过优化结构实现重量轻强度高

  • YTR406DH旋挖钻机

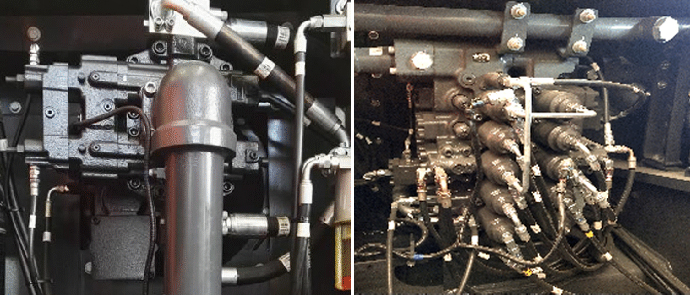

    电液可靠

    采用集中编织线束、高等级防水接插件,防止雨天接触不良,减少故障率,增强电气系统的可靠性。

    配置高精度油液过滤系统,液压清洁度达到NAS8级以上,延长液压元器件的使用寿命。

    动力头卷扬减速机马达、电液控元器件采用国际知名品牌。

高效
  • YTR406DH旋挖钻机

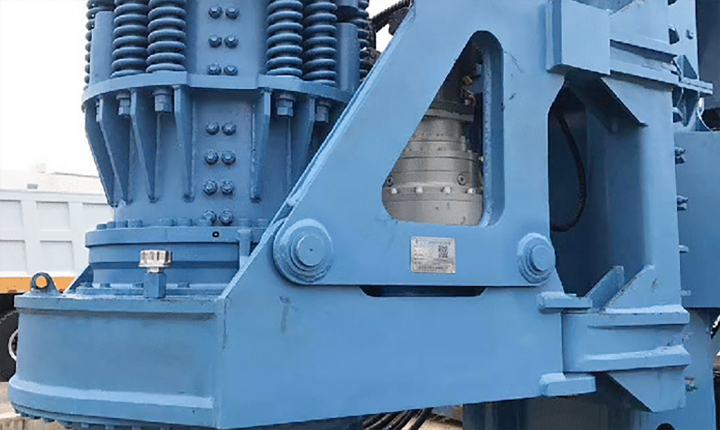

    三马达动力头

    YTR406DH动力头配置三马达,扭矩达到406kN.m,在大桩径施工和入岩石施工工况下,动力强劲,效率高;动力头四档控制,可根据不同的地层选择合适的档位,提高进尺效率,降低钻齿的消耗。

  • YTR406DH旋挖钻机

    高效主卷扬

    主卷扬采用一筒双机,变量马达控制,既能够实现大的提升力,液压系统采用合流技术,还可以实现不同负载下的高低速控制,大大提高钻杆提升下放速度,缩短单循环作业时间,提高施工效率。主卷扬拉力大,提高单次携渣量。

  • YTR406DH旋挖钻机

    冲击副卷扬

    可选装冲击副卷扬。

    副卷扬采用我公司强夯成熟自由落体减速机技术,配置冲击锤,可以实现冲击钻进和旋挖钻机旋切施工相结合;

    入岩效率提升10%,还可以实现夯实护壁功能。

  • YTR406DH旋挖钻机

    动力头自动旋转

    动力头自动旋转功能,可以降低机手操作强度,使动力头转速始终处于最高效状态。

低耗

  • YTR406DH旋挖钻机

    燃油低耗

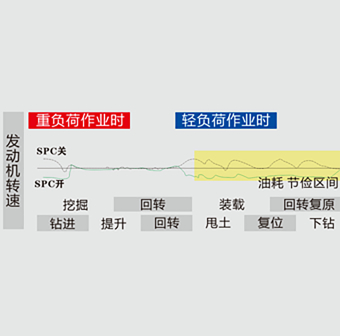

    采用斯堪尼亚电喷发动机,拥有尖端的EPOS控制系统,可根据工况选择不同的发动机工作模式;配备了SPC等节油控制单元,通过发动机自动怠速以及主泵流量控制和液压系统压力智能控制,实现发动机和液压系统、液压系统和工况、工况和发动机的相互匹配,从而提高效率,降低能耗,和同型号产品相比节油20%~25%。

  • YTR406DH旋挖钻机

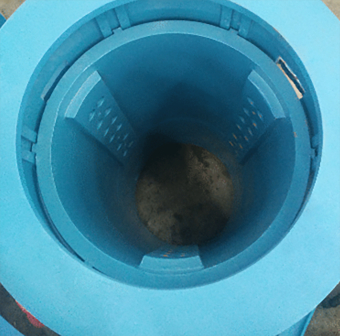

    动力头低耗

    优化动力头箱体内部安装结构,增加刮土器,油封寿命提升30%。

    内键套键条采用耐磨钢板、栓接结构,寿命提升、维修费用更低。

  • YTR406DH旋挖钻机

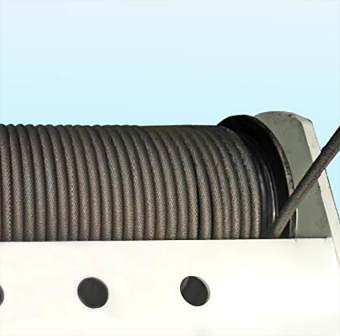

    钢丝绳低耗

    采用加长、加厚型卷筒,实现钢丝绳单层绕绳,规避了咬绳、跳绳、乱绳现象,并且配置压实股钢丝绳,钢丝绳寿命提升20%以上。

    滑轮架采用大倍率滑轮组合,滑轮直径增大,钢丝绳换向折弯半径大,从而增加钢丝绳、滑轮使用寿命。

  • YTR406DH旋挖钻机

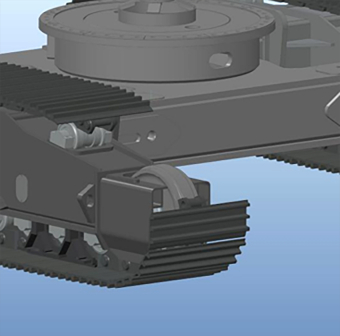

    四轮一带低耗

    采用精准的热处理工艺进行表面处理,提高寿命,左右梁配合面整体加工,严控配合间隙,减少四轮一带的侧磨。

智能
  • YTR406DH旋挖钻机

    装备智能化

    运营成本监控:随时随地了解装备最新的油耗、工时、位置。

    服务一键预约,保养信息推送:以手机短信的形式通知,日报、周报、月报、保养提醒等。

  • YTR406DH旋挖钻机

    操作智能化

    拥有自主研发的先进控制器编程系统,结合了最新控制技术与液压动力传动,可以实现各种自动控制功能。如:桅杆的自立桅、自倒桅和自动纠偏;动力头自动磕土、自动旋转功能;发动机与泵的极限载荷控制;系统故障自动远程诊断等功能。

  • YTR406DH旋挖钻机

    燃油加热智能化

    燃油加热采用全自动设计,寒冷地区自动开启。



产品参数
  项目 YTR406DH
参数 最大钻孔直径(mm) 2500
标配钻孔深度(m) 65
最大钻孔深度(m) 65/100
发动机 发动机型号 DC13 076A
生产厂家 斯堪尼亚
发动机配置功率(kW) 331
动力头 最大输出扭矩(kN·m) 406
转速(r/min) 5~20
动力头档位 四档
加压油缸 最大加压力(kN) 300
最大提升力(kN) 350
加压行程(mm) 6000
主卷扬 提升力(kN) 400
最大下放速度(m/min) 68
钢丝绳直径(mm) 36
放置方式 后置
桅杆 后倾角度(°) 15(后倾)
左右倾斜角度(°) 3.5
底盘 履带板宽度(mm) 800
牵引力(kN) 720
轮距(mm) 5550
外形尺寸 工作状态设备宽度(mm) 5000
工作状态设备高度(mm) 25780
运输状态设备长度(mm) 19000
运输状态设备高度(mm) 3550
运输状态设备宽度(mm) 3500
重量 工作状态(t) 122
运输状态(t) 75
钻杆 标配钻杆规格 机锁杆φ575-4X18m-200B(钻深65m)
最长钻杆规格 摩阻杆φ575-6X18m-200B(钻深100m)
标配钻杆运输尺寸(mm) 19500X860X860
最长钻杆运输尺寸(mm) 19500X860X860



*注:产品不断升级改进,配图、特点描述和性能参数与实际如存有差异,以实物为准。
